Lcd Driver Çözümü Ve Gerekli Anlatımlar-Proje

Başlatan αη∂яσι∂ кιηg, 16 Mayıs 2014, 22:19:26

« önceki - sonraki »

0 Üye ve 1 Ziyaretçi konuyu incelemekte.

Aşağı git
avatar_hackerbox585 αη∂яσι∂ кιηg




Herkesin malumu rom değişikliği veya bricl olmuş telefonlara kurulan bazı romlarda telefonun açılmasına karşın ekrana görüntü gelmemesinden dolayı kullanıcılar bu konuda sıkıntı yaşamakta ve farklı rom arayışı içine girmektedirler. Bu sorunun çözümüne ilişkin yapılabilecekleri farklı önerileri bu konu altında birlikte paylaşacağız.




dev/graphics
sys/devices/platform
sys/devices/virtual
sys/class
system/lib
gibi kök dizinlerde bulunan donanım çalışma dosyalarını buralardan ayıklamak ve çalıştırmak elbetteki hem çok zahmetli hemde başaraı oranı düşük bir ihtimal olduğundan LCD DRIVER sorununun en basit çözüm yolunu aşağıda anlatacağız.


Lcd Driver bilgimizi ve ekran çözünürlüğümüzü biliyorsak işimiz kolay, burada marka ve model önemli değildir aynı driver ekran çözünürlüğü ile bir NOTEII ve S4 olması mümkündür bu yüzden önemli olan aramalarda LCD DRIVER kodumuzu ve bulduğumuzda ekran çözünürlüğünüde kontrol ederek ilgili romu indirip dosyaların içinden çıkan Uboot.bin ve boot.img dosyalarını almak önemli olan.


Telefona rom yükledik ve telefondan ses geliyor ve açıldı ama ekranda görüntü yok ve ekran görüntüsü alabileceğimiz bir program kurduk ekranda home ekranını gördük elbette dokunamadığımızdan işlem yapamıyoruz. Burada yapılabilecek şey yukarıda yazdığım dosyaları flashlamak suretiyle ekranın açılmasını sağlamak.
Uboot.bin dosyası ekran bilgilerinin ve driverlarının bulunduğu dosyadır.
boot.img ise önyükleyicidir ve Boot işlemini başlatan,bağlanma noktaları,bellek yönetimi ve başlatma hizmetleri gibi sistemin temel görünümlerini kontrol eden talimatları ve ikili sayı komutları barındıran çekirdek grubudur.


Öncelikle Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap dosyasını flashlayarak başlayacağız işe, eğer ekran açılmaz ise boot.img dosyasını flashlayacağız.

Elinde daha önceden yedeği bulunan ancak farklı rom yüklemesi sonucu bu hatayı alanlar ellerindeki yedek içinden Uboot ve boot dosyalarını alarak flashlarlarsa sorunları çözülecektir.


Öncelikle buradan Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap Sp Flash Tool indiirn ve bir klasöre çıkarın. Telefonunuza ait driverlar ve Vcom driverları kurulu değilse buradan Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap Vcom driverlarını indirip telefonu bilgisayara tanıtın. Son olarak Lcd Driver bilginizin uyduğu romun içinden aldığınız Boot.img ve Uboot.bin dosyalarını ve scatter dosyanızı bir klasöre kopyalayın. Burası önemli şu an çalışan yüklediğiniz ancak ekranı gelmeyen romun içinden PRELOADER.BIN ve DSP_BL dosyalarınıda bu klasöre kopyalayın. Bu dosyalarıda tekrar yükleme adımlarında göstermezseniz yükleme başlamayacaktır.

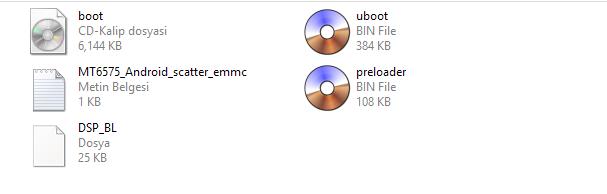

Klasörümüzde bunlar olacak.


1-Sp Flash Tool programını açın ve scatter dosyanızı yükleyin.

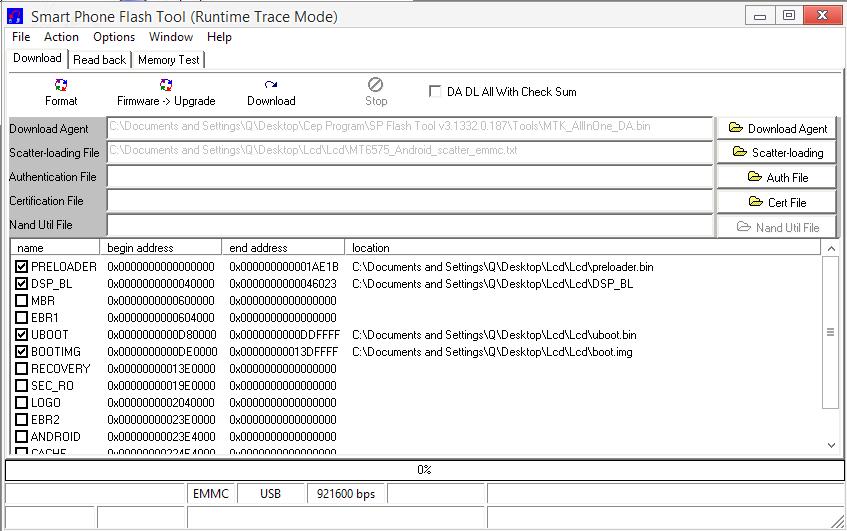

Scatter yüklendiğinde görüntü yukarıdaki gibi olacaktır, PRELOADER,DSP_BL,UBOOT VE BOOTIMG seçili halde gelecektir. Boot.img dosyasını yüklemedik. Onu konunu devamında anlatacağız.


Görüntü böyle olacak şimdi sırasıyla

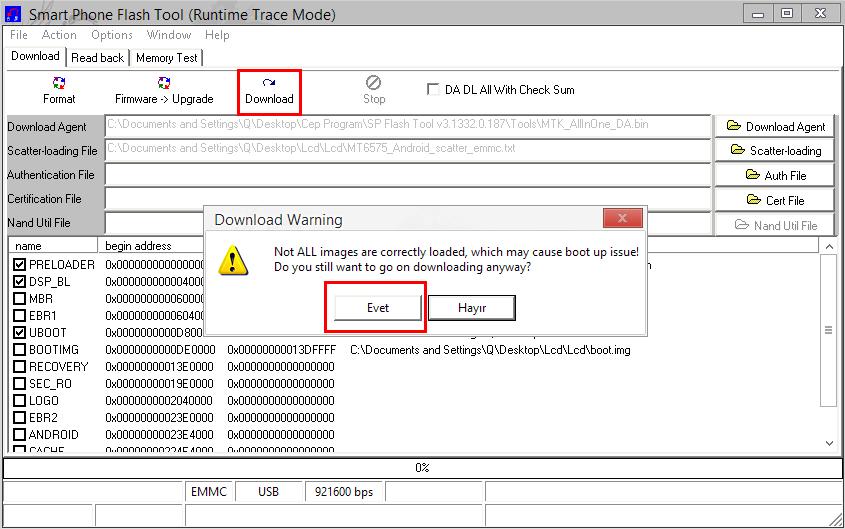

1-Download tuşuna basın, çıkan sorguya evet deyin.
2-Telefonun bataryasını çıkarıyoruz,
3-Ses açma tuşuna elimizi basılı tutarak telefonu bilgisayara bağlıyoruz,
4-Ardından hızlıca bataryayı yerine takıyoruz.
5-Yükleme başlıyor.

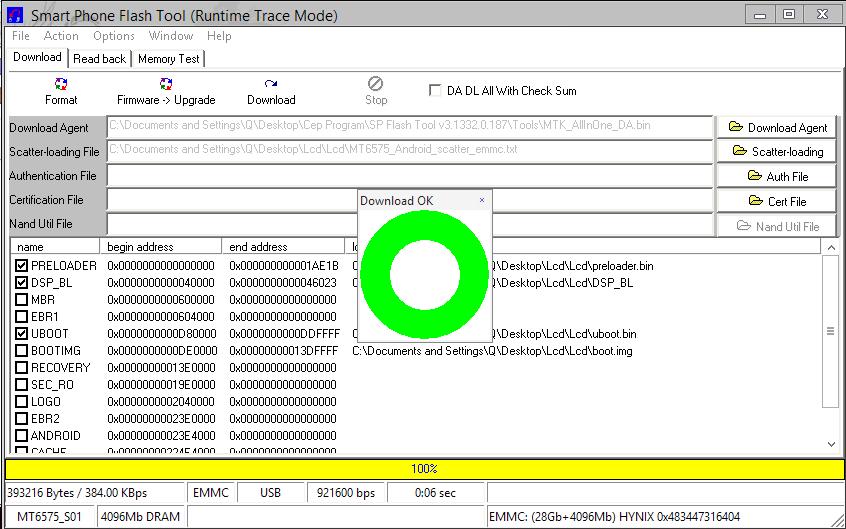

Yükleme tamamlandı şimdi telefonun bataryasını çıkarıp telefonu bilgisayardan söküyoruz. Bataryayı takıp 1 dakika kadar bekledikten sonra telefonu açıyoruz, bu esnada ekrana görüntü gelmiş olması gerekiyor eğer gelmemiş olursa yukarıdaki adınları tekarlayacağız ancak scatter dosyasını yüklediğimizde UBOOT dosyası yerine BOOT dosyasını yükleyeceğiz.





Scatter yükledikten sonra UBOOT yanındaki işareti kaldıracağız BOOT PRELOADER VE DSP_BL seçili kalacak ve yüklemeyi tekrarlayıp telefonu açacağız.



Konu hakkında geliştirme araştırmalarımız devam ediyor, ben bir çok makale ve konuya göz attım.
[size=78%]Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap[/size]Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap[/font]
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap

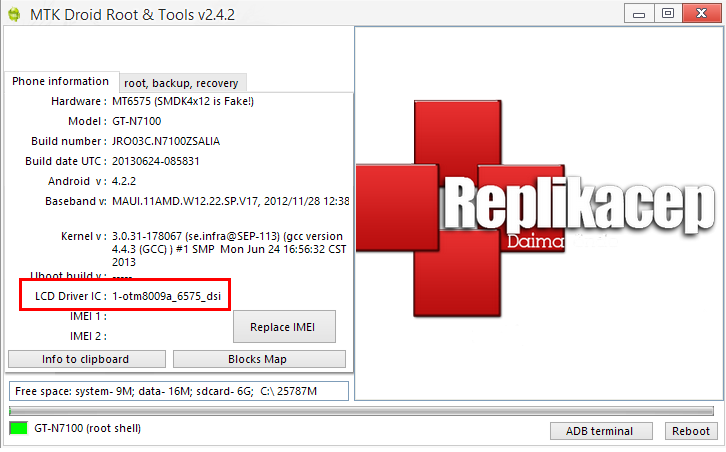

Şimdi aşağıda ben kendi UBOOT VE BOOT dosyalarımı paylaşacağım. Sizlerde Mtk droid tools ile ekran görüntüsü alıp ekran çözünürlüğü bilginiz ile aşağıda benim verdiğim örnekteki gibi paylaşırsanız arayanlar için bir kaynak oluşturmuş oluruz. Konu hakkındaki gelişme ve değişiklikler eklenecektir. Sizlerde konu hakkında bilgilerinizi buradan bizimle paylaşarak konunun geliştirilmesine katkıda bulunabilirsiniz.



Linkback: Lcd Driver Çözümü Ve Gerekli Anlatımlar-Proje Mesajı Paylaş


  • Android version: 4.1.1

avatar_hackerbox585 αη∂яσι∂ кιηg





Ekran Çözünürlüğü : 480x854
Lcd Driver : 1-otm8009a_6575_dsi


Dosyaları İndir:
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap Mesajı Paylaş
  • Android version: 4.1.1

avatar_adminbulut Tekyürek

çok güzel bir çalışma olmuş elinize saglık  Mesajı Paylaş
  • Android version: 4.2.2
  • LCD Driver IC: 1-hx8389_dsi_vdo_qhd
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap

Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap

avatar_Jap10 Jap10

Evet,çok mantıklı bir çalışma. :mucit:  fakat şuda var, ne kadar stabil ? Anlattığınız yöntem ile kurulum tamamlanacaktır fakat sürekli güncel tutulması ve klonlanmış driverin sürekli güncel tutulması gerekmekte. bunun içinde her sürüm telefonun (Her çözünürlük ve her ekran boyutunda ki) driverlerin yonga kümesine ortak ulaşması lazım.Kısacası telefonunuzda 10-15'MB lık bir alanı tutacak bir driver.

Örneğin:
Note 3 olan her telefonun LCD DRİVER'ının tek bir driver dosyasında toplanması ve her güncel roma bu driverin import edilmesi daha mantıklı misalen indirilen ROM'da tüm LCD driverlerin yüklenmeye hazır olması telefonumuzun her driveri yüklemesi ve sonucunda otomatikman yonga kümesinin LCD driveri seçip yüklemesi
Yani: Telefonumuz örneğin ''A'' driveri ile stabil bir görüntü ve dokunmatik işlevi sunuyorsa,indirdiğimiz ROM'da hem ''A'' hem ''B'' hemde ''C'' driveri olması gerekmekte Not: A,B,C örnek olarak söyledim sürüm bazında. Bu şekilde ROM otomatik olarak tüm driverleri yükleyecek ama yonga kümemizin sürümü neyse o driver çalışacak sadece 10MB'lık bir alan harcayarak saatlerce cihazımıza uygun ROM seçeneklerini aramamıza gerek kalmayacak..

Dipnot: Sadece bir teori.  :calisiyorumsd: Mesajı Paylaş
  • Android version: 4.2.2
  • LCD Driver IC: 1-hx8389b_dsi_vdo_boe_qhd
Linklerin Görülmesine İzin Verilmiyor. Uye ol Veya Giris yap

avatar_hackerbox585 αη∂яσι∂ кιηg

Bu konu üzerinde hassayiyetle durup sitemizin farkını ortaya koyacak şekilde geliştirmeleri yapacağız bundan emin olun. Mesajı Paylaş
  • Android version: 4.1.1

avatar_grendel06 grendel06

Hocam tebrikler cok guzel bir anlatim olmus

GT-1317 cihazımdan Tapatalk kullanılarak gönderildi

Mesajı Paylaş
  • Android version: 4.2.2
  • LCD Driver IC: 1-ili9806cfc
Yardım edebildiysem, teşekkür et butonuna tıklaman yeterli :)

A fool thinks himself to be wise, but a wise man knows himself to be a fool.
William Shakespeare

"ipse se nihil scire id unum sciat"
I know one thing: that I know nothing"
Socrates

avatar_rajupatel798 rajupatel798

can you upload LCD Driver IC : 1-otm8009a_fwvga
Mesajı Paylaş
  • Android version: SA
  • LCD Driver IC: S

avatar_apoengin56 apoengin56

Abi BENİM NOTE 3 VAR SM-1327 MTK-6572
YANLIŞ ROM YÜKLEDİM EKRAN DRİVERİNİN NE OLDUĞUNU BİLMİYORUM AMA ŞİMDİKİ ROM SES VAR GÖRÜNTÜ YOK YARDIMCI OLURSAN Mesajı Paylaş
  • Android version: BİLMİYORUM
  • LCD Driver IC: BİLMİYORUM
